В статье детально рассматриваем вопрос технического обслуживания теплообменников.
Почему важно проводить техобслуживание
Мероприятия по осмотру, профилактике и ремонту теплообменников необходимы по многим причинам.
Во-первых, это предупреждает загрязнения и накопление отложений на поверхности труб или теплообменных пластин. Засоры снижает теплопередачу и общую производительность системы. Например, слой накипи толщиной всего в один миллиметр может уменьшить эффективность теплообмена на 10–15 %.
Во-вторых, снижается вероятность утечек и, как следствие, выхода оборудования из строя. Характер работы теплообменников связан с постоянным механическим, химическим, гидравлическим и термическим воздействиями на металл и уплотнения, что приводит к постепенному износу и необходимой замене деталей.
В-третьих, увеличивается общее энергопотребление. Аппараты с загрязненными каналами требуют большего расхода электроэнергии, топлива для перекачки теплоносителей и достижения нужной температуры в системе.
В-четвертых, сокращается срок службы оборудования. Без должного ухода, теплообменники изнашиваются гораздо быстрее и требуют преждевременной замены, что приводит к дополнительным, неоправданным затратам.
В-пятых, снижается риск аварий. Отсутствие регулярного обслуживания может привести к протечкам, коррозии и другим повреждениям. Это вызывает остановку технологического процесса и создает предпосылки к аварийным ситуациям.
Порядок проведения техобслуживания
Перечень работ по техобслуживанию теплообменников зависит от множества факторов: возможности разборки, степени загрязнения, типа аппаратов. Поэтому для их очистки применяют разные методы:
- механический – отложения удаляют щетками, скребками или другими инструментами; способ рекомендован при значительных загрязнениях и доступности внутренних поверхностей
- химический – в этом случае используют специальные реагенты, которые растворяют накипь и другие отложения; метод эффективен, но требует осторожности, поскольку можно повредить детали
- гидродинамический – очистка с помощью струи воды под высоким давлением, подходит для удаления загрязнений в труднодоступных местах
- ультразвуковой – применяют для деликатной очистки пластинчатых теплообменников; волны ультразвука разрушают отложения, не повреждая поверхность
Зачастую несколько технологий совмещают в рамках одного мероприятия. Например, объединяют механическую и химическую очистку.

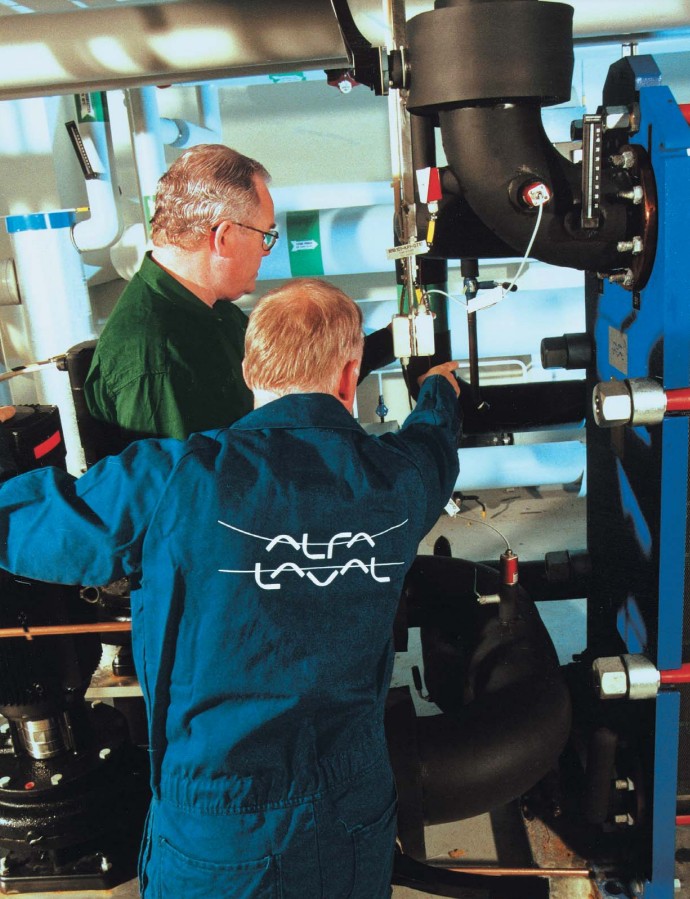

Основные этапы техобслуживания
Подготовка к обслуживанию. Предусматривает полную остановку работы теплообменника и связанных с ним систем, сброс давления, слив рабочей среды. Это также подготовка СИЗ, нужных инструментов, материалов, оборудования для аппаратной промывки.
Внешний осмотр и диагностика. Проверка корпуса, фланцев, уплотнений и соединений на наличие механических повреждений, утечек и деформаций. Проводится осмотр арматуры и трубопроводов, подключенных к аппарату. Анализируются показатели работы теплообменника для выявления возможных отклонений от нормы.
Разборка аппарата. Этап для разборных моделей. В случае пластинчатых теплообменников производится съем стяжных болтов и поэлементная разборка пакета пластин. Если в системе установлен кожухотрубный аппарат, необходимо снять крышку или заднюю плиту для доступа к трубному пучку.
Очистка внутренних поверхностей. Удаление загрязнений проводят методом, который подходит по типу, степени и доступности отложений. Очистке подлежат теплообменные пластины, внутренняя поверхность труб, перегородок и все межтрубное пространство.
Проверка и замена деталей. Для пластинчатых теплообменников включает оценку состояния пластин на предмет физического износа и деформации, замену элементов при необходимости и установку новых уплотнителей. Для кожухотрубных – осмотр труб и корпуса на наличие трещин или других механических повреждений, проверку фланцев.
Сборка и тестирование. Предусматривает сборку деталей в обратной последовательности с контролируемой затяжкой болтов и выполнением технических требований производителя. По окончании сборочного процесса проводится испытание на герметичность, проверяется работоспособность аппарата.

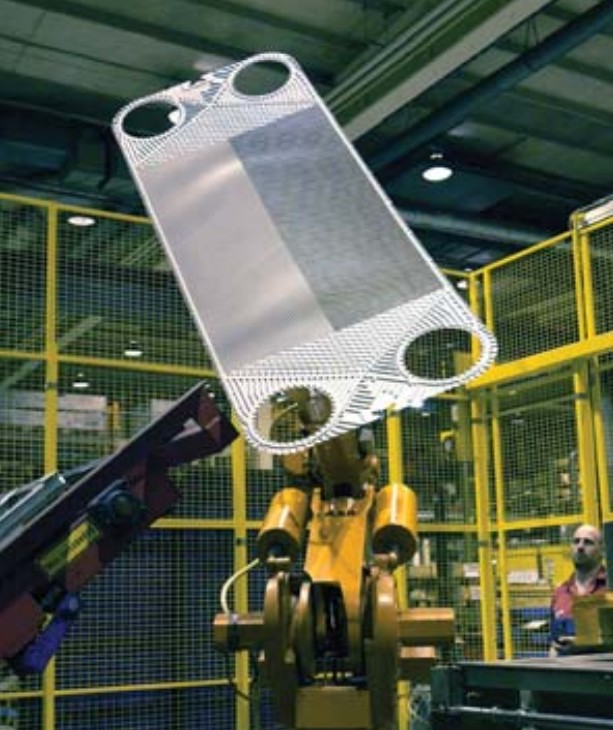

Регулярность проведения техобслуживания
Периодичность технического обслуживания зависит от типа теплообменника, рабочих сред, температурного режима, условий и интенсивности эксплуатации. Свои рекомендации дают и производители в сопровождающей технической документации. Их необходимо учитывать, поскольку некоторые модели устройств могут требовать более частого обслуживания из-за особенностей конструкции.
В целом можно придерживаться следующего графика:
- профилактический осмотр – каждые три месяца; мероприятия включают проверку затяжки фланцевых соединений, состояния уплотнений и приборов контроля
- плановое техобслуживание – пластинчатые теплообменные аппараты: каждые 6–12 месяцев при стандартных условиях эксплуатации, 3–6 месяцев при работе с агрессивными средами или высокими нагрузками (например, на пищевом производстве, где теплообменник участвует в процессе пастеризации молока); кожухотрубные: минимум один раз в 1–2 года, при работе с химически активными веществами (кислоты, щелочи) – дважды в год, в случае использования загрязненных сред (морская вода и пр.) – каждые 3–6 месяцев
