Пластинчатыми теплообменниками называются изделия, чьей задачей является теплообмен между горячей и холодной средой, без их непосредственного контакта. Они широко используются в самых разных системах, от конденсаторов и испарителей до горячего водоснабжения и отопления. Теплообменники незаменимы на крупном производстве для охлаждения технических масел, в пищевой промышленности и даже в майнинге.
Однако для выбора подходящего и качественного изделия важно знать, чем отличаются две самые распространенные разновидности теплообменников - разборные и паяные.
Общая конструкция
Пластинчатый теплообменник представляет собой устройство, центральной частью которого являются многочисленные пластины. Сваренные между собой припоем, они эффективно регулируют потерю и теплообмен проходящего через них теплоносителя.
Пластинчатая конструкция заключена в надежный и герметичный корпус, а соединение с внешней средой происходит через патрубки.
Теплоноситель подается непосредственно на поверхность пластин, выступающих нагревательным элементом. Поскольку тепло распространяется по всей пластине, эффективность такого устройства оказывается достаточно высока, что можно увидеть на примере классической системы горячего водоснабжения. Вода на подаче в ГВС имеет температуру в 10 или менее градусов, в то время как теплоноситель, циркулирующий в теплообменнике, нагревается до 70 градусов. Проходя по каналам, вода на выходе нагревается до 60 градусов. При этом теплообменник может работать и в обратную сторону для регулировки температуры.
И разборный, и паяный теплообменники имеют в своей основе описанные выше конструкцию и принципы работы. Однако они имеют ряд принципиальных отличий, от которых зависит сфера применения этих устройств.

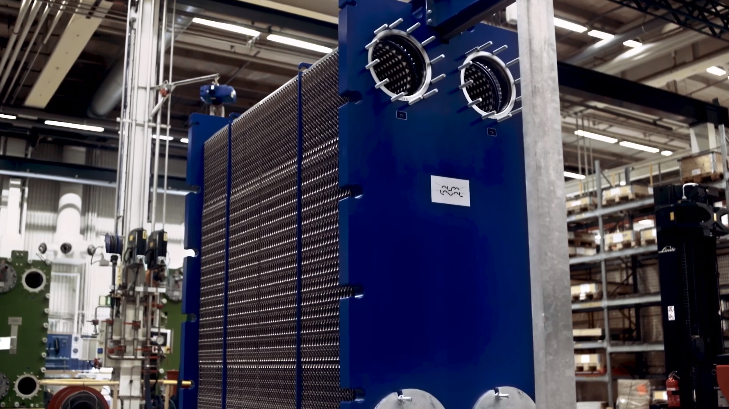

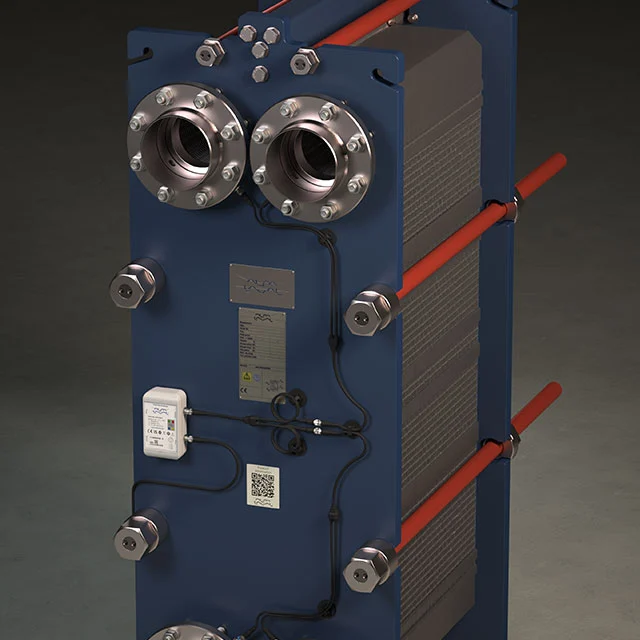

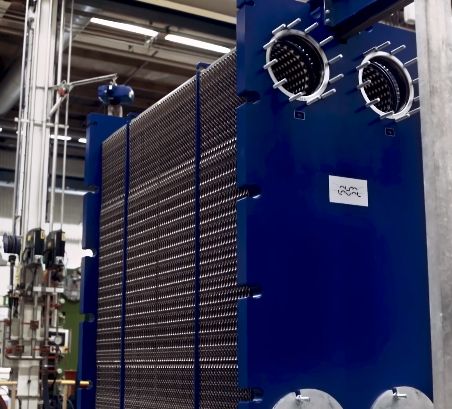

Разборные теплообменники
Разборный теплообменник, как понятно из названия, имеет не монолитную конструкцию, вследствие чего его можно разобрать, заменить отдельные элементы при необходимости и собрать обратно. Таким образом можно снять прижимную плиту, раскрутить шпильки и удалить уплотнения, а также заменить отдельные пластины.
Среди особенностей разборных теплообменников выделим:
- Ремонтопригодность. Любые поврежденные и вышедшие из строя элементы теплообменника, например, пластины или прижимную плиту, можно легко поменять - достаточно разобрать конструкцию и установить новые детали. Это заметно увеличивает срок службы теплообменника и делает его достаточно неприхотливым устройством во всех отношениях.
- Простота обслуживания. Возможность разбирать устройство на отдельные конструктивные элементы также сильно упрощает уход за ними. Пластины можно промывать отдельно, что открывает возможности использования специальных моечных машин и шлангов, химических растворов и так далее. При этом очистка и уход за теплообменником не требует специализированных навыков - достаточно знать их конструкцию.
- Ручная настройка. Разборная конструкция позволяет добавлять или убирать платины, что помогает, соответственно, увеличить или уменьшить мощность сразу после опрессовки. Это также позволяет и устранить любые потери давления, при добавлении нескольких каналов.
Наибольшим преимуществом разборного теплообменника является сокращение расходов на его обслуживание. Ремонтопригодная конструкция увеличивает срок службы и гарантийный ресурс устройства, по сравнению с аналогами, а все операции, от разработки до регулировки, может проделать один человек с соответствующим набором инструментов. Наиболее ярким примером разборного теплообменника может послужить модель Alfa Laval AQ4L сочетающая качество, эффективность и простую, но надежную конструкцию.

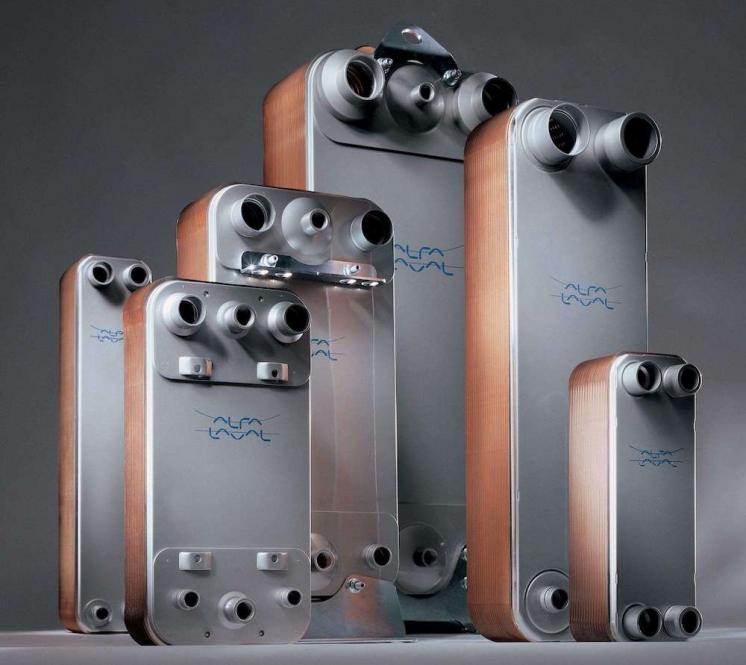

Паяные теплообменники
Главное отличие паяного теплообменника - цельный корпус, что обеспечивает полностью герметичную и высокопрочную конструкцию.
В отличие от разборного, паяный тип нельзя отремонтировать, поскольку каким-либо образом заменить сломанный элемент не представляется возможным - требуется менять все изделие целиком, без исключений. Это также усложняет и обслуживание, ведь очищать пластины необходимо с помощью специализированной промывочной установки, работа с которой требует отдельных навыков.
Однако паяные теплообменники имеют ряд преимуществ, которые обеспечивают их широкое применение в различных сферах промышленности:
- Высокие характеристики. Паяные теплообменники обладают высокой мощностью, способностью выдерживать большое давление и температуру выше 200 градусов, благодаря герметичности. Они будут работать в условиях, при которых разборные типы попросту выйдут из строя.
- Уникальные среды. Герметичность паяных теплообменников обеспечивает их использование в газовых средах, в которых разборные варианты работать не могут. Они также применяются и в жидкостных средах, в зависимости от их уровня загрязнения. Поскольку обслуживание и очистка паяного теплообменника затруднены, в вязких жидкостях их не используют.
- Компактные размеры. Заключенные в корпус теплообменники имеют сравнительно небольшие габариты, поэтому их можно установить в коллекторный шкаф, в качестве подогрева пола или защитное оборудование.
В целом, паяный теплообменник, к которым относится и Alfa Laval CD200, является достаточно специализированным устройством, которое используют в тех случаях, когда разборный вариант не подходит или быстро выйдет из строя, вследствие высокой температуры или давления. Их уникальные преимущества имеют и ряд недостатков, к которым также можно отнести и высокую стоимость обслуживания, требующего специализированного оборудования, а также специалиста с соответствующими навыками.
Итоги
Подводя итоги можно сказать, что разборный пластинчатый теплообменник, такой как Alfa Laval AQ1L, достаточно универсален благодаря доступной стоимости и простому обслуживанию. Паяные конструкции же куда более специализированы, поэтому перед выбором важно оценить все параметры системы и самого устройства. Это поможет избежать ошибок и сэкономить на ремонте оборудования.
